【CATIA】自动投图使用说明

目录

目录1

1.插件安装1

2.软件界面说明3

3.修改图框模板和制图格式11

4.CATIA相关设置13

5.参考资料15

1. 插件安装

• 软件运行环境
  Windows 7 及以上Windows操作系统
  MS Office Excel
  CATIA V5R19及以上，CATIA V6 因为软件架构重大改变，此插件可能无法运行（未测试）

• 安装方法
  自动投图是臭豆腐工具箱CATIA版一个独立的程序模块，由臭豆腐工具箱宏命令集调用。

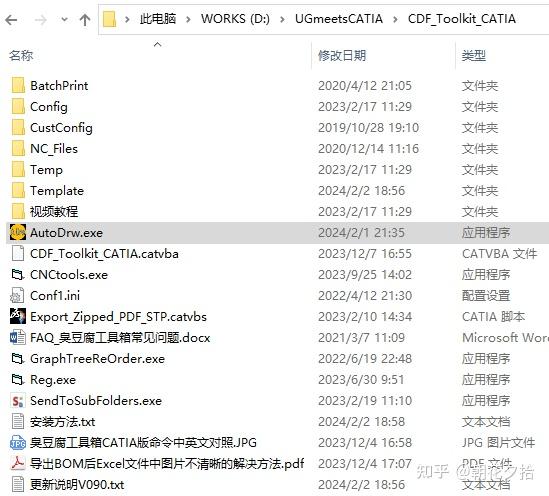

  双击 臭豆腐工具箱CATIA版Vxx安装包.exe文件，此自解压文件将自动创建并解压缩至C或D:\UGmeetsCATIA\CDF_Toolkit_CATIA文件夹，在..\CDF_Toolkit_CATIA文件夹下将包含如下文件（夹）：


• CDF_Toolkit_CATIA.catvba为插件的主程序，该宏命令要在CATIA V5的软件环境中加载才可运行。
  臭豆腐工具箱CATIA版Vxx安装包.exe 的解压安装不需要操作系统管理员权限，但需要系统中存在C或D：盘，并且用户对C或D盘有读写权限。
  请使用自解压创建的路径C或D:\UGmeetsCATIA\CDF_Toolkit_CATIA，不要更改此路径，否则程序不能正常运行。

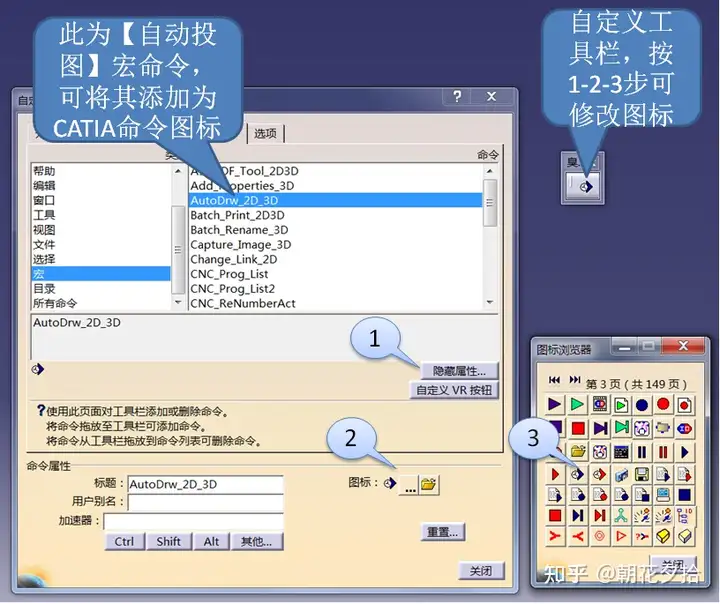

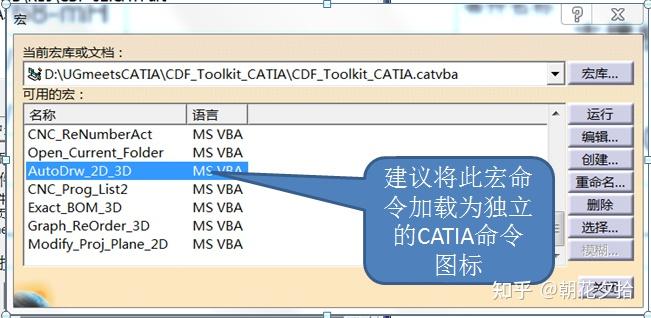

• 将CDF_Toolkit_CATIA.catvba加载至CATIA工具栏

• 宏命令的加载是CATIA的一般操作，并无特殊之处，此处从略。也可以参照本说明书末尾的视频链接查看加载宏命令的方法。

• 需要指出的是，如果你想要在不同的工作台下使用此插件命令，则需要在不同的工作台分明加载。加载之后CATIA会自动保存工具栏，下次使用无需再加载。

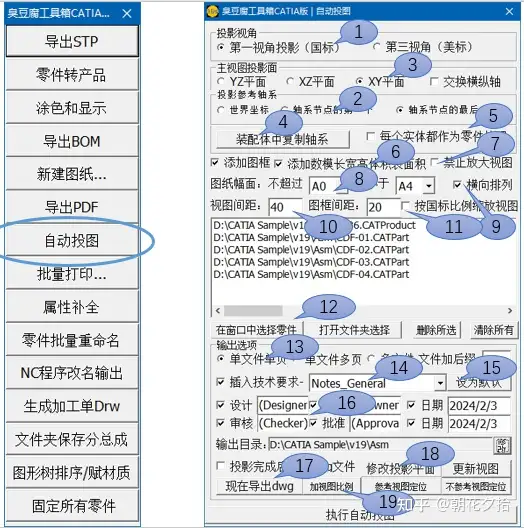

1. 2.软件界面说明

• 投影视角
  意如其名，投影时采用第一视角还是第三视角

• 投影参考轴系

投影的如果是装配件（.CATProduct）, 则只会使用世界坐标系

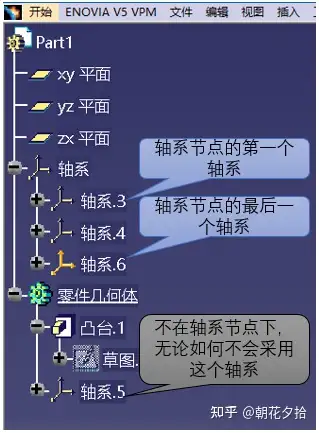

投影的如果是零件（.CATPart）,则用户有三种选择，世界坐标系，轴系节点的第一个轴系，轴系节点的最后一个轴系

如果零件中并没有轴系节点，则无论选择这三者中的哪一种，都将使用世界坐标系，如果零件中轴系节点只有一个用户轴系，则选择第二种和第三种并无区别

注意第二种和第三种的轴系必须定义在轴系节点下，如果轴系不在轴系节点下则无论如何不会采用这个轴系

• 主视图投影面

主视图投影面是基于投影参考轴系定义，如果投影参考轴系不同，即使此处选择了相同的主视图投影面，结果也会不同

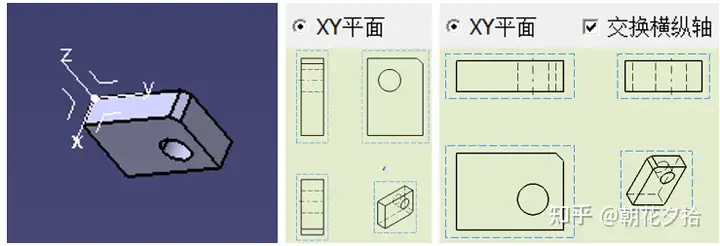

交换横纵轴，意如其名，将原来的投影平面XY/YZ/XZ横纵轴互换

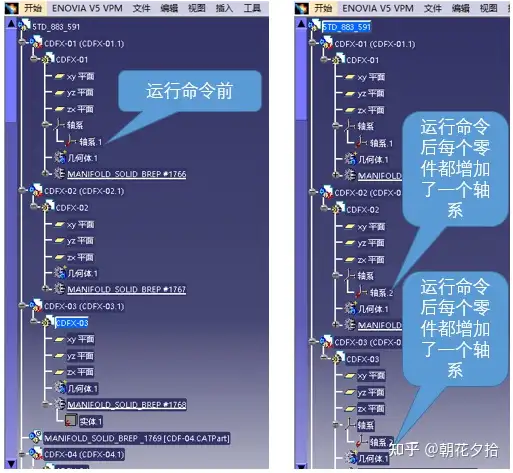

• 装配体中复制轴系

这是一个投图之前的预处理工具。对于一些相对于世界坐标系“斜着”摆放的零件，用户可能想要建立一个用户轴系，以便投图时使用该轴系使得主视图“摆正”。在一个“斜着”装配件中，用户并不想每个零件都新建一个用户轴系，这样非常繁琐和费时。这个命令提供了这样一种可能；用户在需要“摆正”的装配件中任选一个零件建立用于摆正的轴系，然后将这个轴系复制到装配体中的所有其他零件中。此时若用户勾选使用轴系节点的最后一个轴系，则摆正的轴系将对整个“斜着”的装配件零件（.CATPart）起作用。但如前文所提及的，这个摆正的轴系无法对装配件(.CATProduct)起作用

视觉上，运行此命令后，各零件新增的用户轴系是重合的

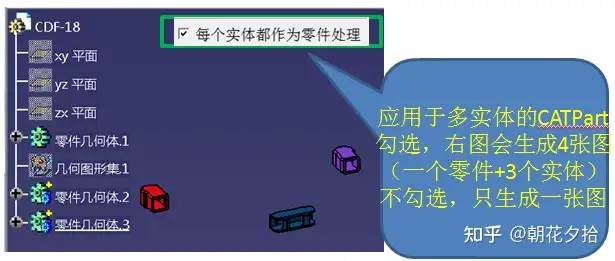

• 每个实体都作为零件处理

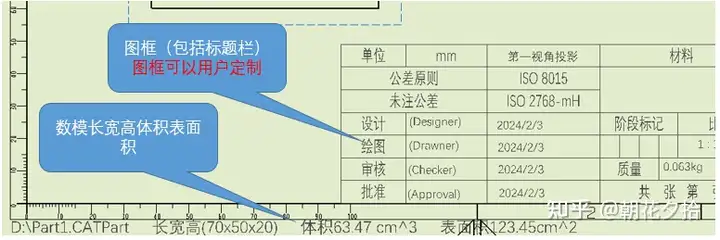

• 添加图框，添加数模长宽高体积表面积


• 禁止放大视图
  意如其名，投图时禁止放大视图，但是可以缩小视图比例。若勾选这个选项，在极端情况下，视图可能非常小导致看不清（即使使用了最小的A4图幅），因为限制了自动放大的操作。用户需要根据数模特点自行斟酌是否勾选应用这个选项。

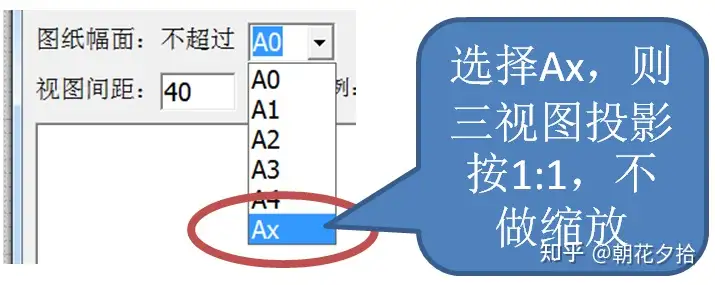

• 图纸幅面不超过A0，不小于A4
  意如其名，限定输出图纸的图幅。作为一个特殊的应用，如果选择不超过A3并且不小于A3，则输出图幅只能是A3.
  需要注意的是当选择不超过Ax时，投图均按1:1不做缩放，此时不小于A4等限定实际上不起作用

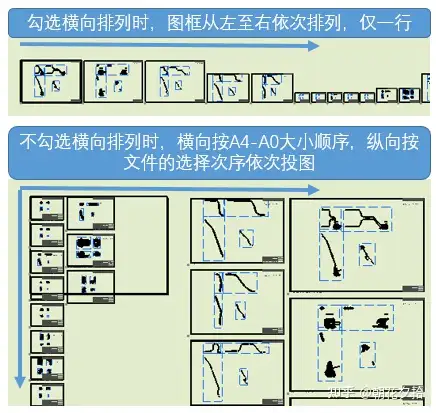

• 横向排列
  输出时图纸的排列方式。此选项只对输出选项为单文件单页时起作用，因为单文件多页和多文件多页实际上不存在图纸的排列问题。

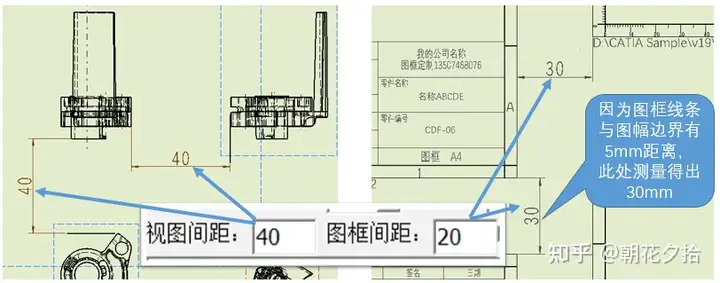

• 视图间距和图框间距


• 按国标比例缩放视图

除非用户选择图幅不超过Ax，否则程序将依据用户选择的图幅范围以及视图间距自动计算合适的视图比例。此选项限定视图比例是否按国标的推荐值。

• 勾选按国标比例缩放视图，缩放比例将在…10, 5, 2, 1, 1 / 2, 1 / 5, 1 / 10, 1 / 20, 1 / 50…中选择，可以看到如果1/2不合适则直接跳到1/5,而不会尝试1/3或1/4

不勾选按国标比例缩放视图，缩放比例将在…10, 5, 2, 1, 1 / 2, 1 / 3, 1 / 4, 1 / 5, 1 / 6, 1 / 8, 1 / 10, 1 / 12, 1 / 14, 1 / 16…中选择，可以看到比例变化更平缓（但也更不规范）

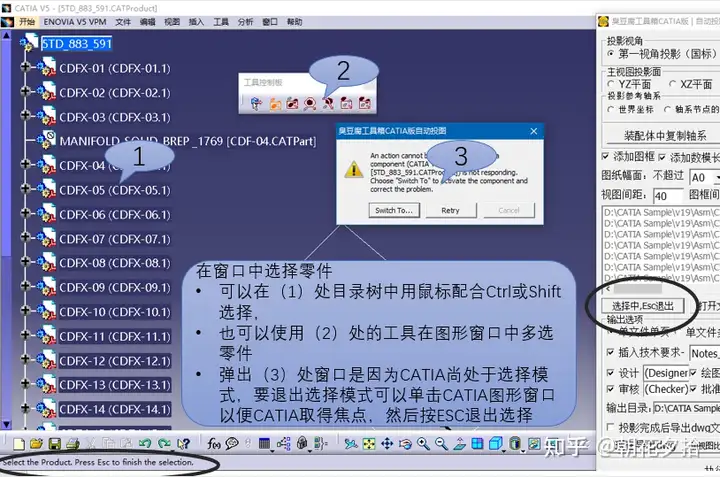

• 在窗口中选择零件，打开文件夹选择

• 打开文件夹选择，删除所选，清除所有，意如其名，均针对要投图的清单进行操作

• 单文件单页，单文件多页，多文件

单文件单页指所有零件投影在一个CATDrawing的一个DrawingSheet上

单文件多页指所有零件投影在一个CATDrawing文件，但每个零件对应一个DrawingSheet

多文件指每个零件对应输出一个CATDrawing文件，用户可以对输出的CAT Drawing添加一个后缀

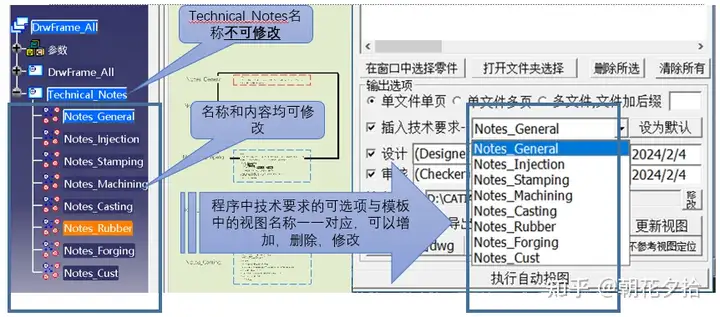

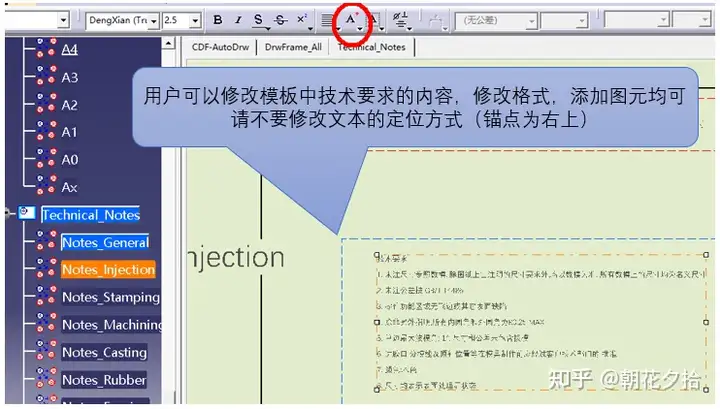

• 插入技术要求


• 设为默认
  由于不同用户的使用习惯和使用场景有差异。当用户在界面中选择或配置好自己的选项后，可以点击设为默认按钮，将设置保存，这样下次打开程序界面时将按保存的选项呈现，避免用户每次新开程序都需要配置使用偏好。

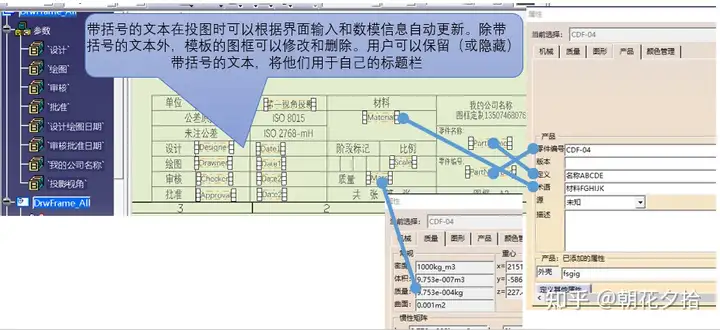

• 设计、绘图、审核、批准、日期

界面中的输入会填入CAT Drawing的参数

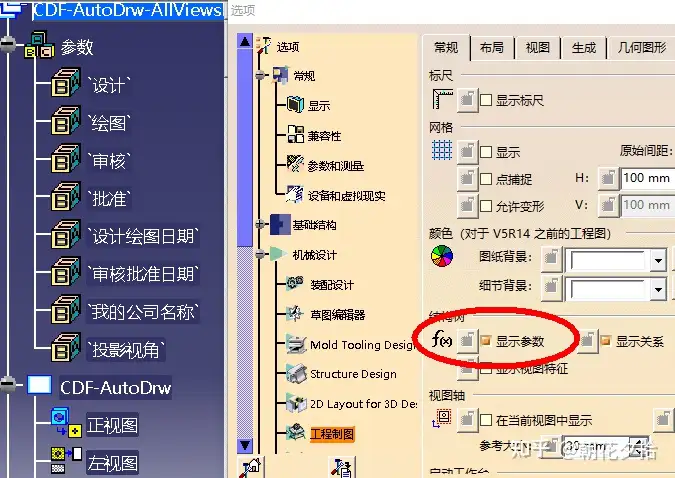

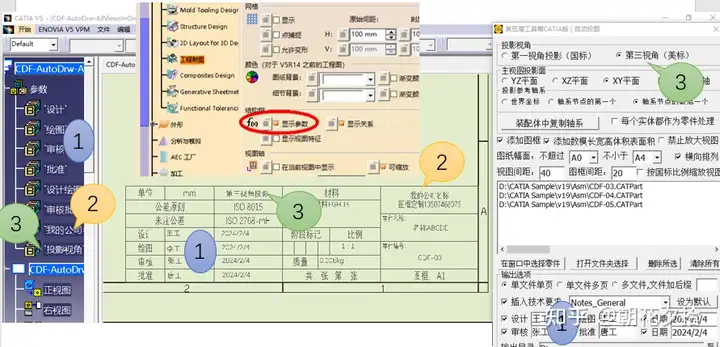

建议在CATIA选项中将显示参数打开，如果投图之后希望改变标题栏中的设计绘图等签名，修改生成文件的参数即可

对于具体的使用者而言，可以修改模板中的参数，这样就不必每次都在界面中输入这些信息，程序启动时会自动读取模板的相应位置信息

• 投影完成后导出dwg文件，现在导出dwg
  意如其名，导出dwg的时机不同而已

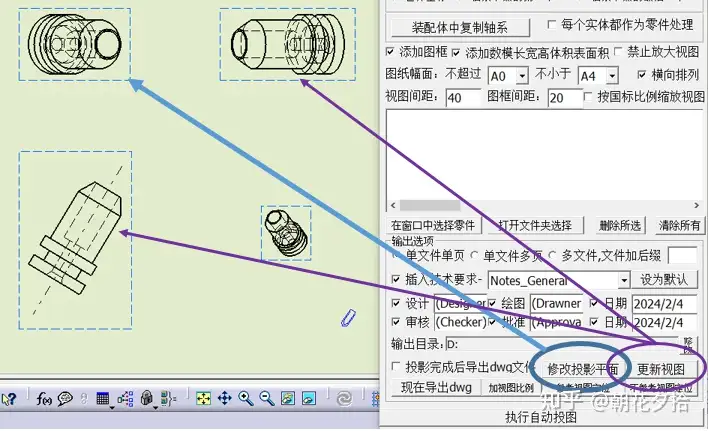

• 修改投影平面，更新视图
  这两个命令针对投图方向不理想的视图做修改，先用修改投影平面修改主视图的投影方向，之后用更新视图命令选择要更新的关联视图


• 加视图比例，参考视图定位，不参考视图定位

意如其名，点击这些命令后在工程制图窗口中选择视图即可

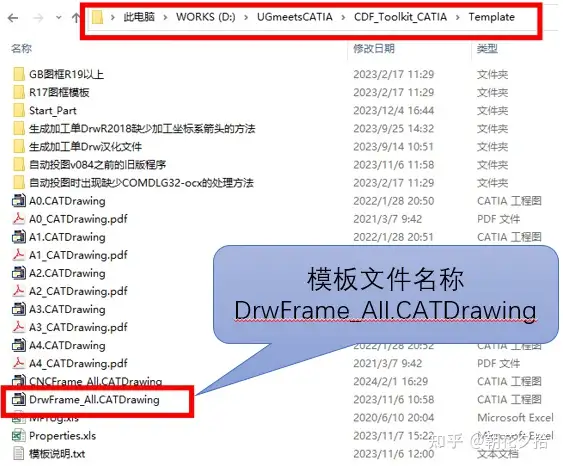

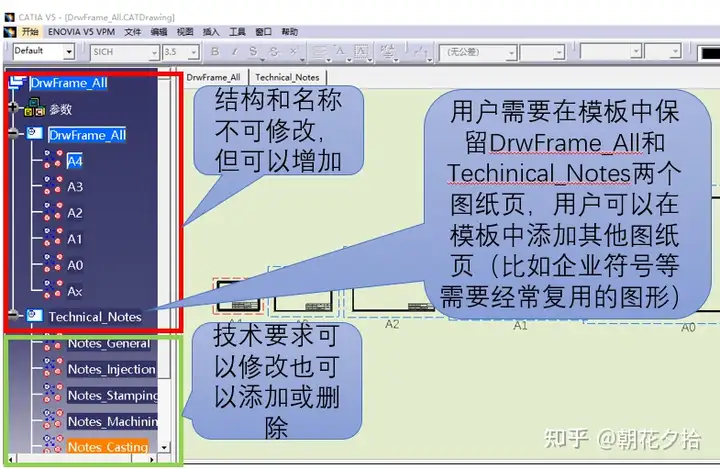

1. 3.修改图框模板和制图格式

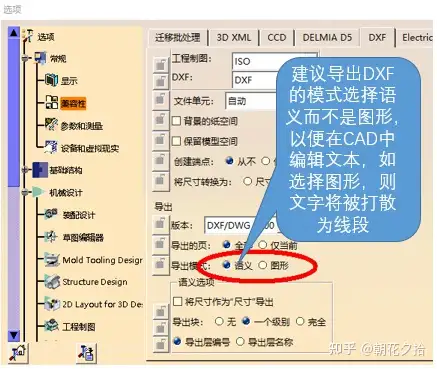

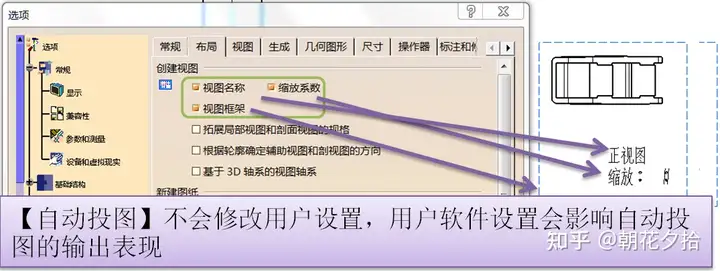

1. 4.CATIA相关设置


1. 5.参考资料

臭豆腐工具箱下载链接：

百度网盘链接：https://pan.baidu.com/s/1F7ZJhlrw2HZdIYxxwLE6jQ?pwd=1234

阿里云盘链接：阿里云盘分享
