CATIA平面刻字程序使用说明

适用版本：

l  CATIA v5R21, CATIA v5-6R2016, CATIA v5-6R2018,CATIA v5-6R2020，CATIA 5-6R2022 在Windows11环境下均测试通过

l  CATIA v5R19在Window11环境下测试不通过

l  其余版本和环境没有测试

下载和安装：

l  在官网www.chuysoft.cn选择臭豆腐工具箱CATIA版下载

l  关注微信公众号 【UG遇上CATIA】下载。本功能永久免费使用，但臭豆腐工具箱CATIA版其他功能可能试用期满后需要付费注册

程序亮点：

l  简化操作，运行时只需要选择放置平面和X轴，程序自动判断Y轴和定位。X轴可以是平面边线，也可以是平面内的直线段

l  可用自动提取物料编码和几何体名称作为刻字内容

l  除常见的等线，仿宋，楷体三种双线字体外，内置了CATIA的SICH，SSS4两种单线字体

l  包含字符间距，字体镜像等高级字符转换功能

l  界面内置了常用特殊字符，方面复制使用

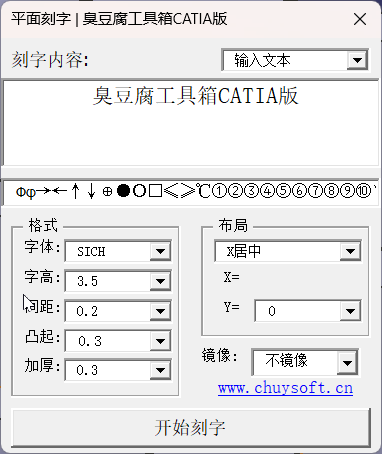

程序界面及三种运行方式

l  运行方式1：通过CATIA菜单的工具->宏->宏…,选择TextOnPlanarFace模块点击运行

l  运行方式2：在Al1_CDF_Tool_2D3D弹出的条形菜单中点击【平面刻字】按钮运行

l  运行方式3：将TextOnPlanarFace模块添加为CATIA命令图标点击运行

以上三种运行方式调用了相同的程序，运行结果完全一样，只是操作习惯和方便程度的差异。作者推荐使用第三种运行方式。详细操作可用参照臭豆腐工具箱CATIA版安装说明

程序选项说明:

由于大部分选项都是见文知义的，在此不在赘述，只选择有必要说明的几点：

l  特殊符号栏是作者内置的特殊符号用户不能修改，其目的是为了方便用户复制使用

l  受限于字体字符集的完整性，有些特殊符号在某种字体下可用，但在另一种字体下显示为方框和空格，不可用，这是可用预见的，并非程序Bug

l  经过作者测试，单线字体有部分字符无法做加厚拉伸或切除，这是字符集本身的原因。比如SICH字体的“123”可以加厚并拉伸，但是“1234”就不能加厚和拉伸，因为字符“4”无法操作成功。（我们缺少一种在CATIA中完美可用的单线字体，如果你有推荐，可以联系我，测试OK后我可以放到操作界面中）

l  布局的三个选项中，自动居中（自动判断）由X轴决定文字方向，但是文字位置由平面本身决定并不以X轴做参考。X轴居中，XY距离两个选项，所选的线段（X轴）既决定了文字的方向，也决定了文字的位置。X轴可以是平面边线（直线）也可以是平面内的线段（草图或空间直线），但要求线段必须在平面内。选择时X轴在视野中的方向会决定原点和Y轴的方向，因此,选择X轴时所选线段应尽量“放平”而不是垂直。

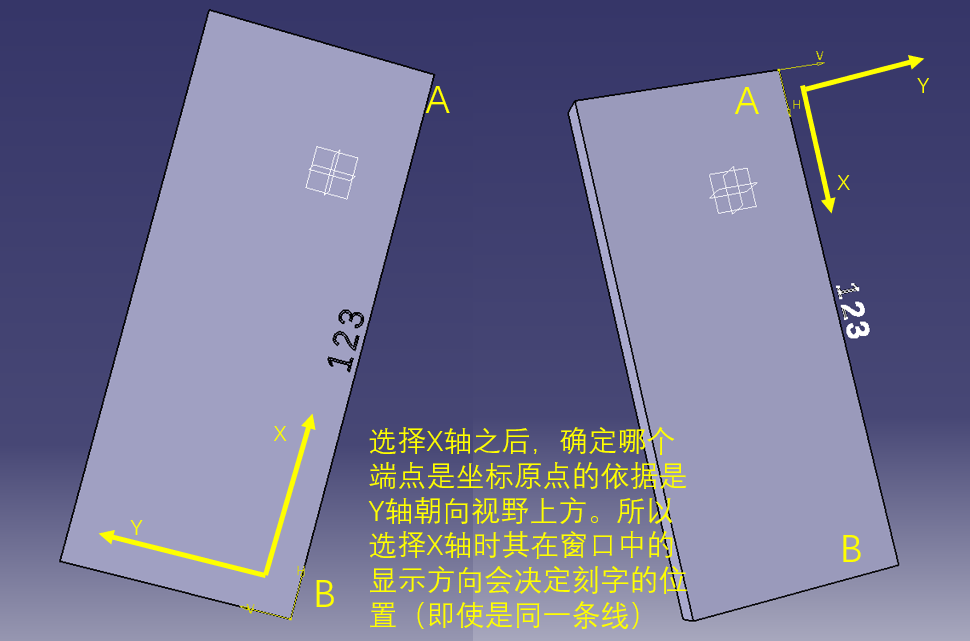

l  同一条线段作为X轴，因为在窗口中摆放不同而产生不同的文字位置（示例）
